透光率数字探头是一款用于测量透明物质透光率或光密度的智能数字探头，可应用到各种需要实时监控透光率或光密度的场合，具有标准的双路RS485通讯接口和MODBUS通讯协议。方便直接和PLC、人机界面，电脑等设备通讯，实时数据采集和监控。? 广泛应用于玻璃、太阳膜等材料的生产在线监测、质量验收、透光液体在线监测等。
透光率数字探头的测试原理是采用光源照射被测透明物质，感应器分别探测光源的入射光强和透过被测透明物质后的光强，透过光强与入射光强的比值即为透光率，用百分数表示。
产品参数
| 参数名 | 参数值 |
|---|---|
| 测量波长 | 380nm-760nm全波长，850nm红外线，530nm绿光可选 |
| 测量光斑 | 5mm圆形 |
| 透过率测量精度 | 优于±1%（无色均匀透光物质） |
| 透过率分辨率 | 0.005% |
| 光密度测量范围 | 0.00 OD --- 6.00 OD |
| 光密度分辨率 | 0.01 for 0.00 - 3.00 OD0.05 for 3.00 - 5.00 OD0.15 for 5.00 - 6.00 OD |
| 光源探头和接收探头之间槽宽 | 小于40mm |
| 工作温度 | -10℃ ～ 60℃ |
| 存储温度 | -20℃ ～ 70℃ |
| 相对湿度 | 小于85％，无凝露 |
| 数据刷新周期 | 普通模式300ms/快速模式100ms |
| 通讯接口 | 双路RS485 |
| 通讯协议 | 支持标准MODBUS协议 |
| 供电电压 | 7.5V ~ 15V直流电源 |
| 工作电流 | 50mA |
| 工作功耗 | 375mW |

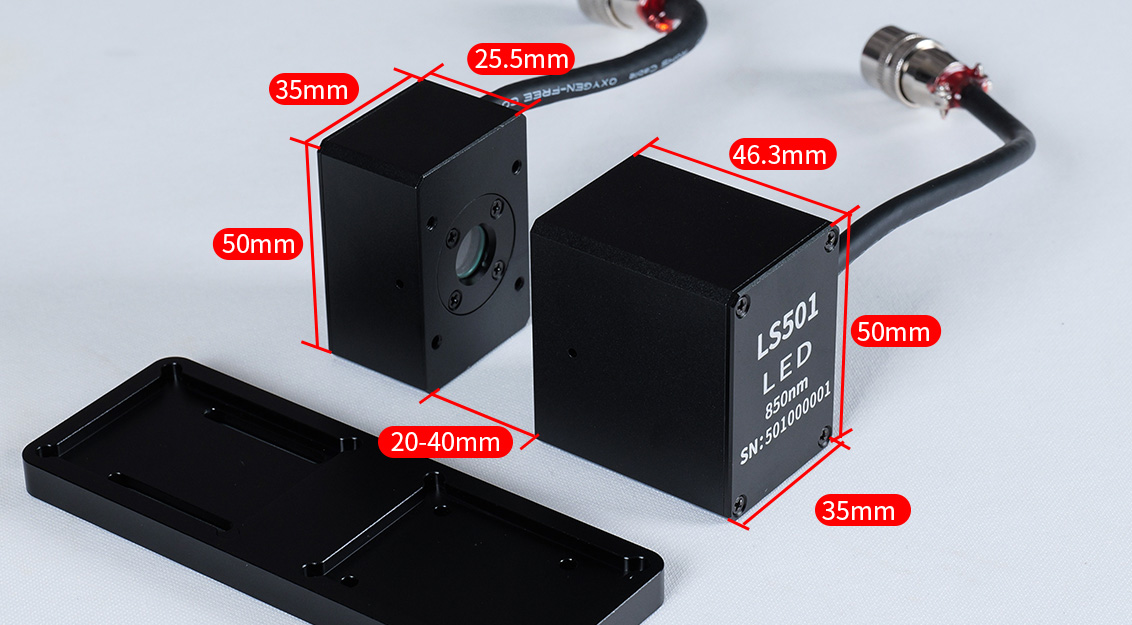

| 光源探头尺寸 | 50*35*46.3(mm) |
| 接收探头尺寸 | 50*35*25.5(mm) |
| 接线盒与探头的线长 | 根据需求定制 |
| 接线盒与PLC或人接界面的线长 | 根据需求定制 |
产品特点
独立数字探头设计，数据稳定不受干扰
仪器内置数字信息处理单元，探测器直接输出透光率和光密度数字信息，测量精准稳定。
RS485通讯接口/MODBUS通讯协议

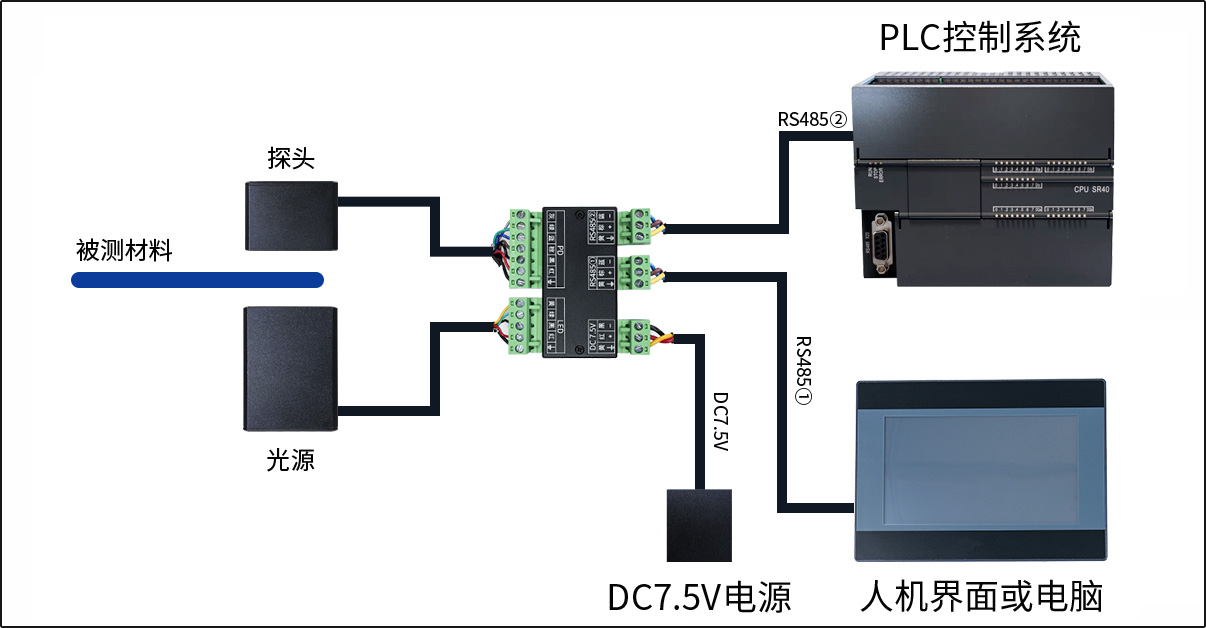

提供双路的RS485通讯接口，标准的MODBUS通讯协议，可以PLC、单片机、人机界面、电脑等通讯，快捷方便的实现自动化集成。
超小数字探头，使用和安装超级简单

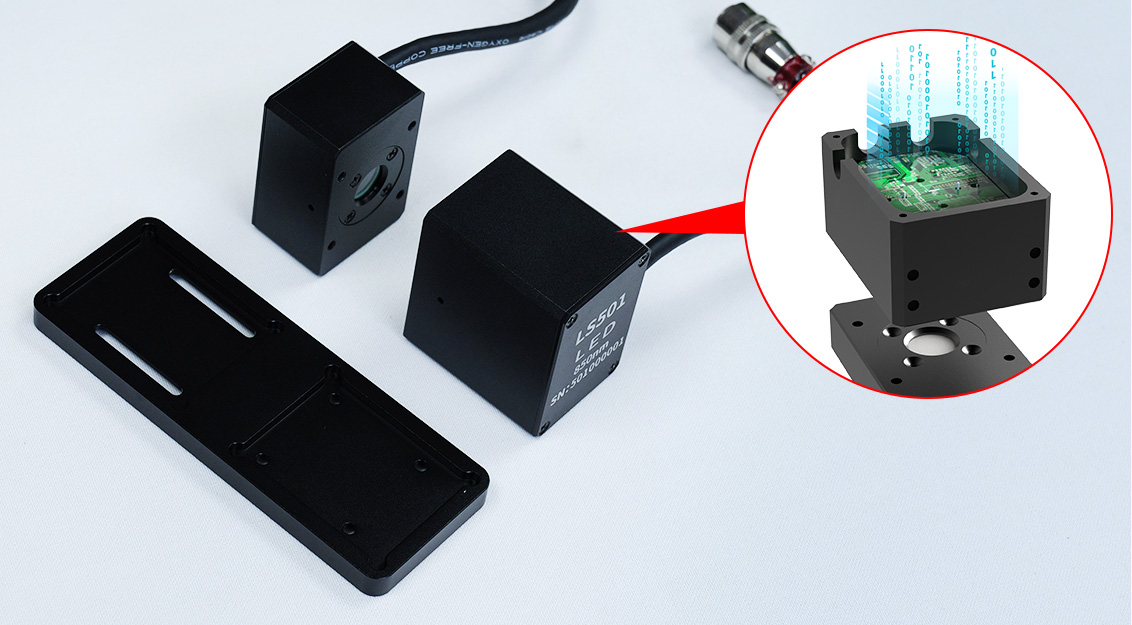

光源和探测器分体设计，配置固定板，安装方便灵活，只需连接6根线就可以完成连接。
测量精度高，可通过国家计量院检测
透光率数字探头具有良好的测量精度，透光率及光密度值均可通过国家权威计量院检测。
模块设计，扩展及维护方便快捷。
探头与接线盒之间采用航空连接器连接，并预留扩展接口，方便多个探头之间相互连接。（注：默认不保留扩展接口、如需要可联系客服保留扩展接口）
多种配件可选择
注：调试人机界面、RS232转换器、USB转换器不标配，可按需购买。
1.调试用人机界面（选配）
可用于调试时查看探头数据，设置探头地址和波特率。
2.RS232/RS485转换器（选配）
用于通讯协议调试。

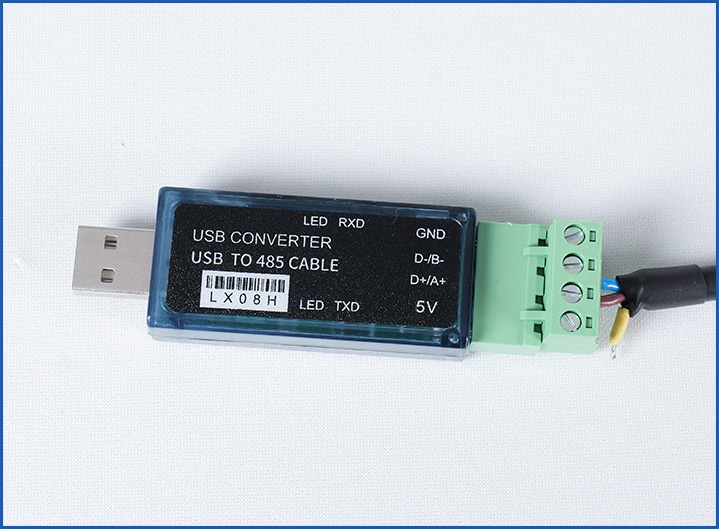

3.USB转接器（选配）
用于RS485转USB连接电脑读取数据。
温度补偿功能
仪器具有温度补偿功能，数值稳定，允许在高温环境下使用。
仪器安装
多组探头布线试
多组探头可以采用线行布线，也可以采用星型布线。下图为线性布线和星型布线的示意图。
线行布线示意图

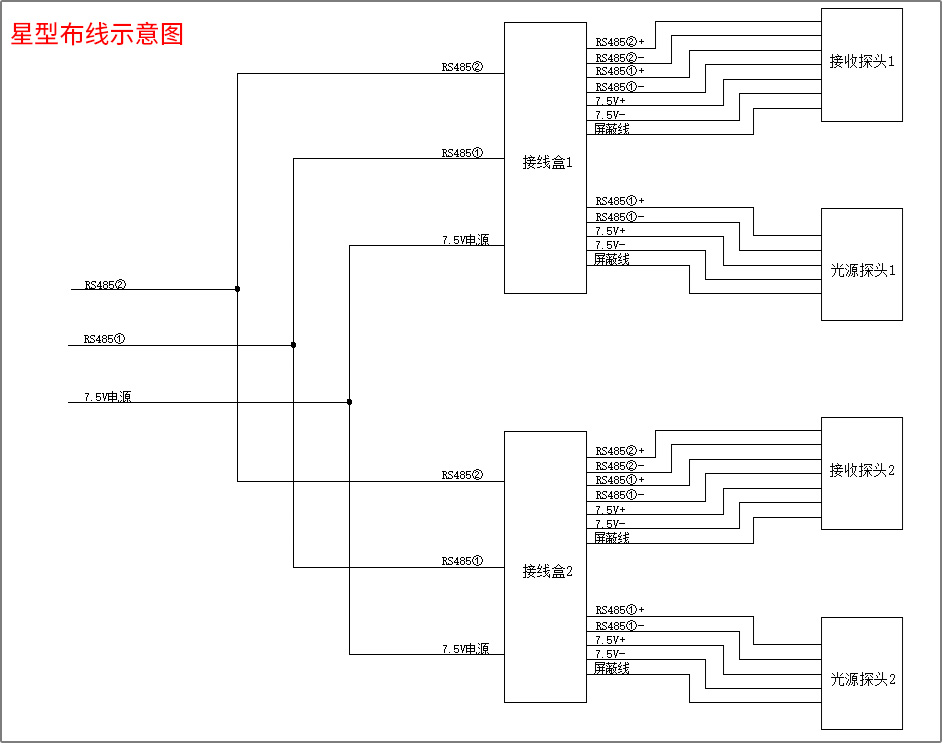

星行布线示意图

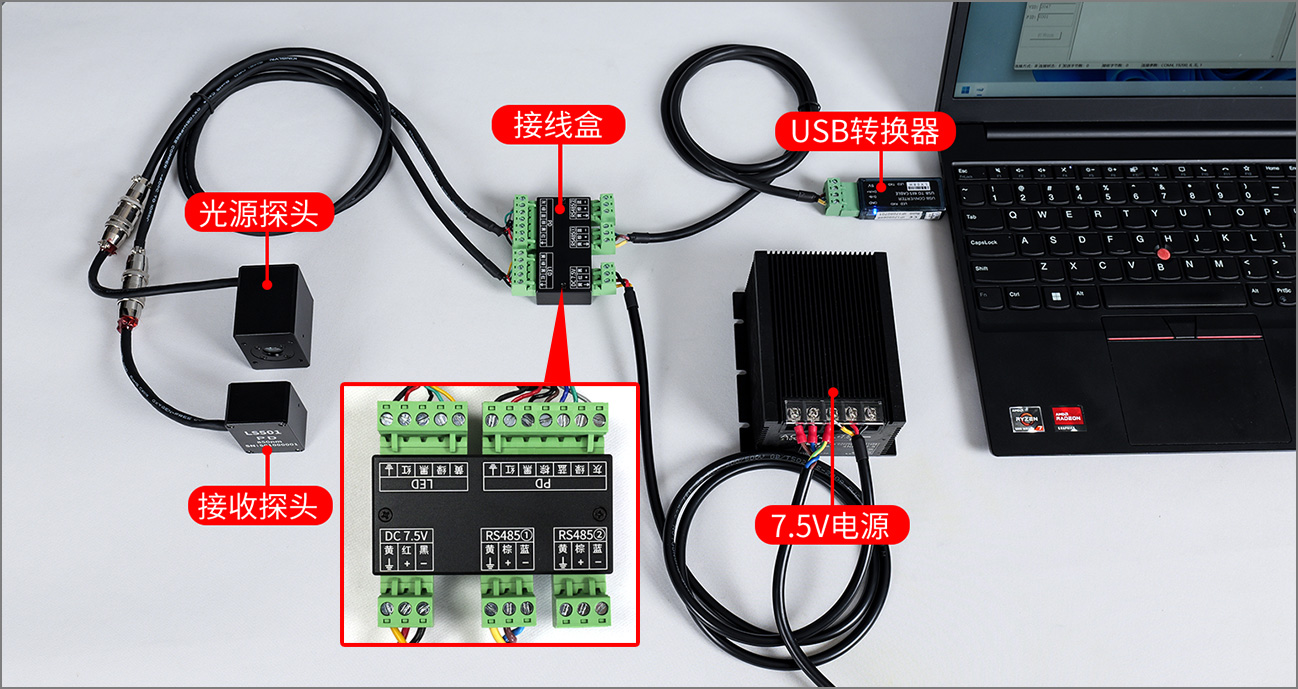

线性接线外观图
通讯参数
1.??? 站号
透光率数字探头支持标准的MODBUS协议，默认通讯地址为“1”。可以通过通讯协议修改探头通讯地址，地址设置范围：1-247。
2.??? 波特率
透光率数字探头默认波特率为19200bps，可通过通讯协议修改波特率，可选波特率为4800、9600、19200、38400。
3.??? 通讯协议
支持标准的MODBUS协议，可通过通讯协议读取探头测量数据及设置通讯地址和波特率，详细通讯命令可参考《透光率数字探头通讯协议》。
